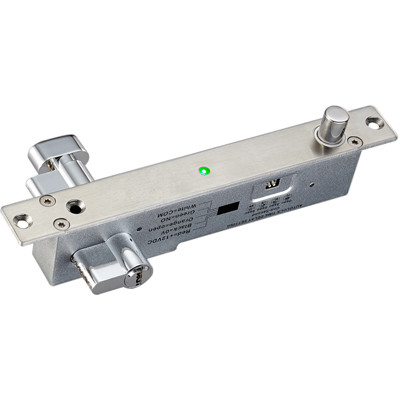

Ригельний замок YLI Electronic YB-500C(LED) врізний

Опис ригельний замок YLI Electronic YB-500C(LED) врізний

YB-500C LED – врізний електроригельний замок для контролю доступу. Електроригельний замок призначений для внутрішньої установки як у дверну коробку (раму), так і в саму двері. Підходити для металевих, пластикових, металопластикових, дерев'яних, а також скляних дверей. Оснащень вбудованим таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку). Електроригельний замок – пристрій для замикання дверей, управління яким відбувається за допомогою ел. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.

Як працює електроригельний замок YLI Electronic YB-500C(LED)

Під час закриття дверей вбудований у замок геркон реагує на магніт у планці у відповідь і замикає контакт соленоїда, що висуває ригель. У разі відключення електроживлення замок знаходиться у закритому стані (ригель висунутий). Відкривається замок керуючим контактом (помаранчевий провід). В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях.

Особливості YLI Electronic YB-500C(LED):

• Тип замку: електроригельний
• Тип установки: врізний
• Сила утримання: 1000 кг
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/COM
• Без харчування: закритий
• Харчування: 12V
• Споживання: 960мА (робоче) | 180мА (режим очікування)
• Розміри: замок: 210x25x42 (мм) планка у відповідь: 90x25x2мм ригель: діаметр 16 мм, довжина 13 мм (прямий)
• Вбудований індикатор стану дверей
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

Установка електроригельного замкуYLI Electronic YB-500C(LED):

1. Налаштуйте таймер затримки (перемикається на замку).
2. Постинаєте нішу у дверній коробці/двері, розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень з поверхнею
3. Для встановлення замку в порожню металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
4. Прикладіть накладку на замок і зафіксуйте шурупами
5. Встановіть відповідну планку таким чином, щоб вбудований магніт був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
6. Відповідно до інструкції підключення, приєднайте електроригельний замок YB-500C LED до живлення та керуючим пристроями системи контролю доступу
