Електромагнітний замок YLI Electronic YM-180H

Опис електромагнітний замок YLI Electronic YM-180H

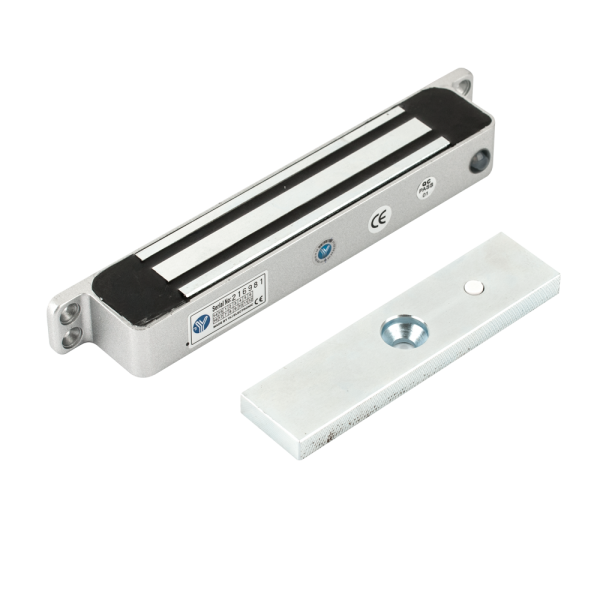

YM-180H – електромагнітний замок накладної з силою утримання до 180 кг на розрив.
Призначений для внутрішньої установки на металеві, пластикові, металопластикові, дерев'яні двері. Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і у відповідь планки з металу з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-180H

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагничивает відповідну планку, надійно замикаючи двері. При відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки. Для компенсації бавовни при закритті дверей, відповідь на планці передбачена гумова прокладка. Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та ін. приміщеннях.

Особливості YLI Electronic YM-180H

• Сила утримання: 180 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/400mA | 24V/200mA
• Розміри: замок з кріпильною планкою: 210х26,5х36мм

Установка електромагнітного замку YLI Electronic YM-180H:

Наклейте трафарет у місці встановлення відповідної частини на кожній стулці дверей;
• З зовнішньої частини дверей просвердлите отвір d=16мм (згідно з інструкцією, але не до кінця!), і два неглибоких отвори d=8мм до внутрішньої сторони дверей для фіксації відповідної планки (Повторіть ті ж дії для другої частини дверей);
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа (Повторіть ті ж дії для другої частини дверей)
ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.
• Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту
• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа
