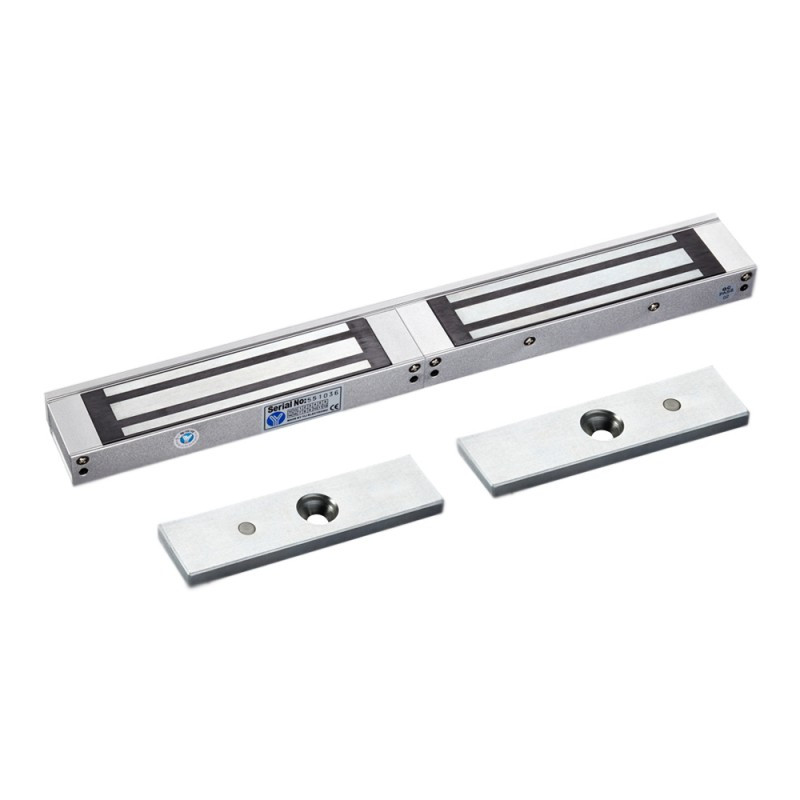

Електромагнітний замок YLI Electronic YM-180D

Опис електромагнітний замок YLI Electronic YM-180D

YM-180D – накладний електромагнітний замок для двостулкової двері з силою утримання до 180*2 кг на розрив. Призначення для внутрішньої установки на двостулкові металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного кутника MBK-180UL). Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і відповідає планки з металу з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-180D

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно замикаючи двері. За відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки. Для компенсації бавовни при закритті дверей, відповідь на планці передбачена резиновим прокладенням. Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та ін. приміщеннях.

Особливості YLI Electronic YM-180D:

• Сила утримання: 180*2 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Питання: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/300mA*2 | 24V/150mA*2
• Розміри: замок: 170х35х20мм; замок із кріпильною планкою: 340х41.4х20мм; відповідна планка: 130х33х10мм

Установка електромагнітного замку YLI Electronic YM-180D

1. Наклейте трафарет біля місця встановлення відповідної частини на кожній стулці дверей;
2. З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній стороні дверей для фіксації відповідної планки (Повторіть ті ж дії для другої частини дверей) ;
3. Закріпіть частину у відповідь, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть частину у відповідь. Зафіксуйте гайку за допомогою шестигранного ключа (Повторіть ті ж дії для другої частини дверей)
4. ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки та магніту.
5. Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту
6. Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
