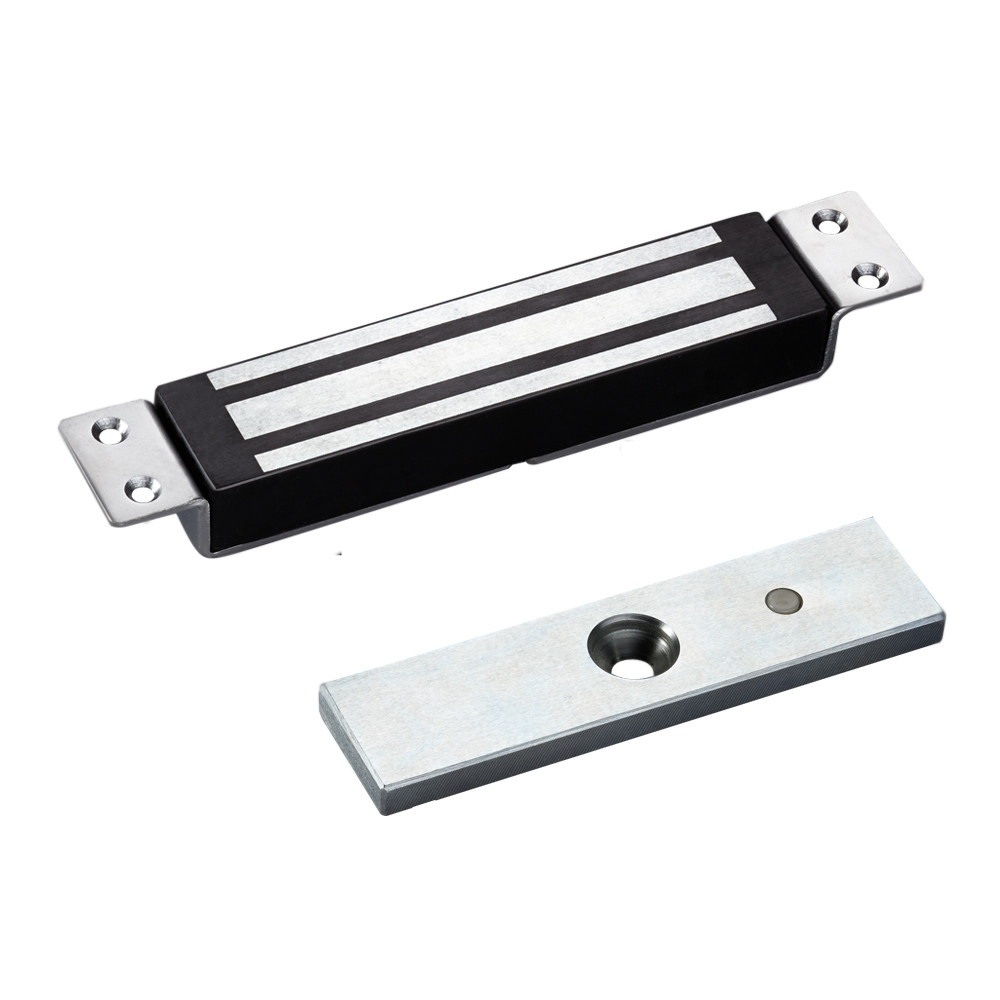

Електромагнітний замок YLI Electronic YM-180M-S з датчиком стану двері врізний

Опис електромагнітний замок YLI Electronic YM-180M-S з датчиком стану дверей врізний

YM-180M-S– врізний електромагнітний замок з датчиком стану дверей з силою утримання до 180 кг на розрив. Є сухі контакти визначення стану дверей (NO,COM). Призначений для внутрішньої установки на металеві, пластикові, металопластикові та дерев'яні двері. Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого ґрунтується на магнітній взаємодії. Складається з корпусу з електромагнітом і планки у відповідь з металу з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-180M-S:

Електромагнітний замок встановлюється на дверну коробку, планка у відповідь – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує планку у відповідь, надійно замикаючи двері. За відсутності харчування – замок відкривається, що відповідає вимогам протипожежної безпеки. Для компенсації бавовни при зачиненні дверей, на планці у відповідь передбачена гумова прокладка. Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.

Особливості YLI Electronic YM-180M-S:

• Сила утримання: 180 кг
• Контакти (для визначення стану дверей): NO, COM
• Матеріал корпусу: анодований алюміній
• Матеріал частини у відповідь: цинк
• Живлення: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/300mA | 24V/150mA
• Розміри: замок з кріпильною планкою: 190 х 32 х 22.5 мм; планка у відповідь: 130 х 32 х 10 мм

Встановлення електромагнітного замка

1. Наклейте трафарет у місці встановлення частини у відповідь на двері;
2. З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації у відповідь планки;
3. Закріпіть частину у відповідь, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть частину у відповідь. Зафіксуйте гайку за допомогою шестигранного ключа
4. ВАЖЛИВО! Не сильно затягуйте гайку у відповідь планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного та вільного примагнічування до замку.
5. Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи шурупи з комплекту
6. Прикладіть електромагнітний замок до кріплення та прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
