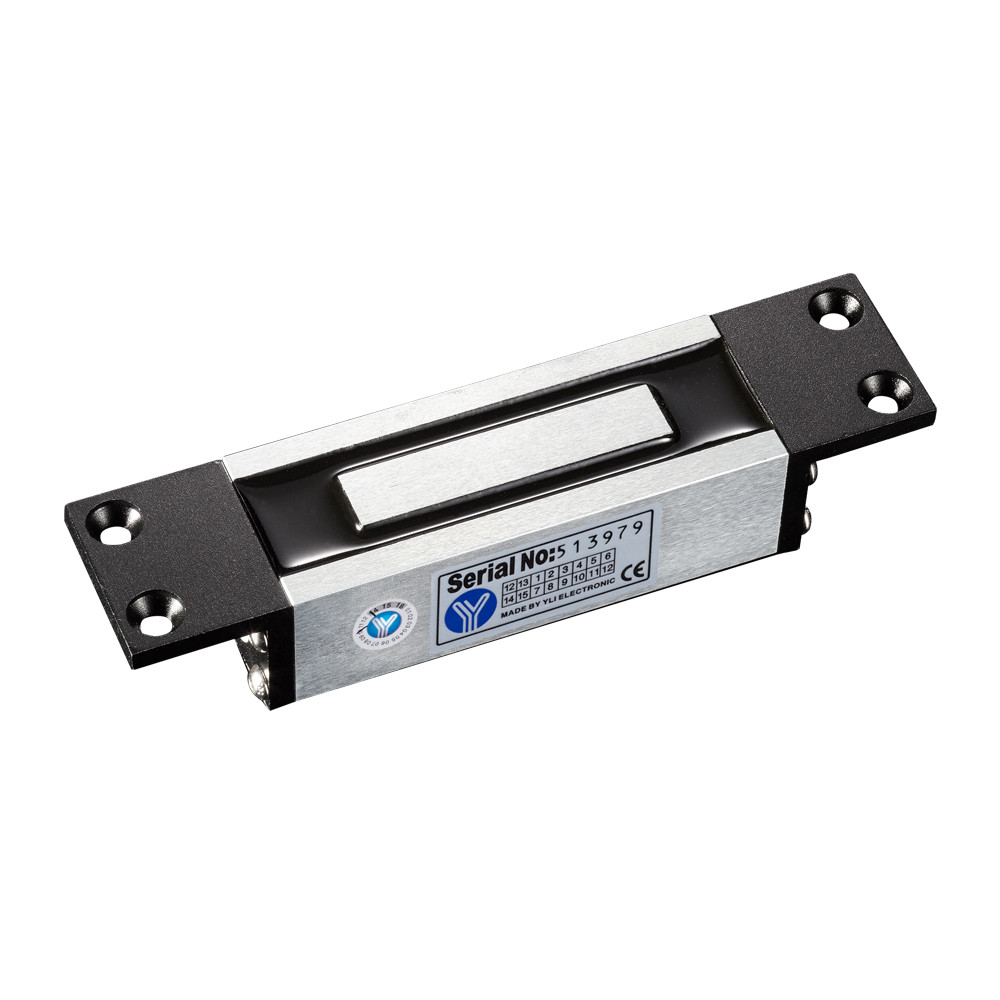

Електромагнітний замок YLI Electronic YM-60M врізний

Опис електромагнітний замок YLI Electronic YM-60M врізний

YM-60М – врізний електромагнітний замок з силою утримання до 60 кг на розрив. Призначений для внутрішньої установки на шафках. Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і у відповідь планки з металу з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-60M

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (12 В) – замок примагничивает відповідну планку, надійно замикаючи двері. При відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки. Для компенсації бавовни при закритті дверей, відповідь на планці передбачена гумова прокладка. Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та ін. приміщеннях.

Особливості YLI Electronic YM-60M:

• Сила утримання: 60 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V
• Споживання: 140mA
• Розміри: замок з кріпильною планкою: 130 х 30 х 25 мм; відповідна планка: 75 х 32 х 10 мм

 Установка електромагнітного замку

1. Наклейте трафарет у місці встановлення відповідної частини на двері;
2. З зовнішньої частини дверей просвердлите отвір (згідно з інструкцією, але не до кінця!), і два неглибоких отвору з внутрішньої сторони дверей для фіксації відповідної планки;
3. Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
4. ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагничивания до замку.
5. Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту
6. Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа
