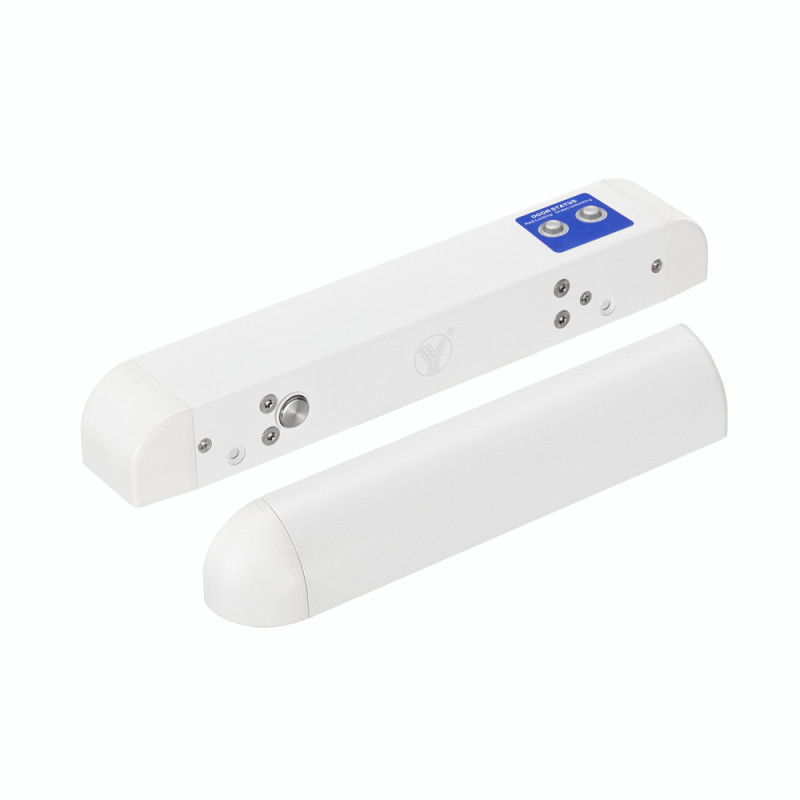

Електроригельний замок YLI Electronic YB-500H(LED) накладний

Опис електроригельний замок YLI Electronic YB-500H(LED) накладний

YB-500H(LED) – накладний електроригельний замок для контролю доступу. Електроригельний замок призначений для внутрішньої установки на вузькі двері. Підходить для металевих, пластикових, металопластикових та дерев'яних дверей. Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку). Електроригельний замок– пристрій для замикання дверей, керування яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.

Як працює електроригельний замок YLI Electronic YB-500H(LED):

Під час закриття дверей, вбудований у замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель. У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий). Відкривається замок керуючим контактом (помаранчевий провід). В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та будь-яких інших приміщеннях.

Особливості YLI Electronic YB-500H(LED):

• Тип замку: електрооригельний
• Тип встановлення: накладний
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/COM (датчик стану дверей)
• Без харчування: відкритий
• Харчування: 12V
• Споживання: 1000мА (робоче) | 180мА (режим очікування)
• Розміри: замок: 267х45х38 мм планка у відповідь: 204х30х35 мм
• Вбудований індикатор стану дверей

Встановлення електроригельного замку YLI Electronic YB-500H(LED):

1. Налаштуйте таймер затримки (перемикається на замку).
2. Просвердліть отвори у дверній рамі для шурупів та закріпіть замок.
3. Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм.
4. Згідно з інструкцією підключення, під'єднайте електричний замок YB-500H(LED) до живлення та керуючих пристроїв системи контролю доступу.
